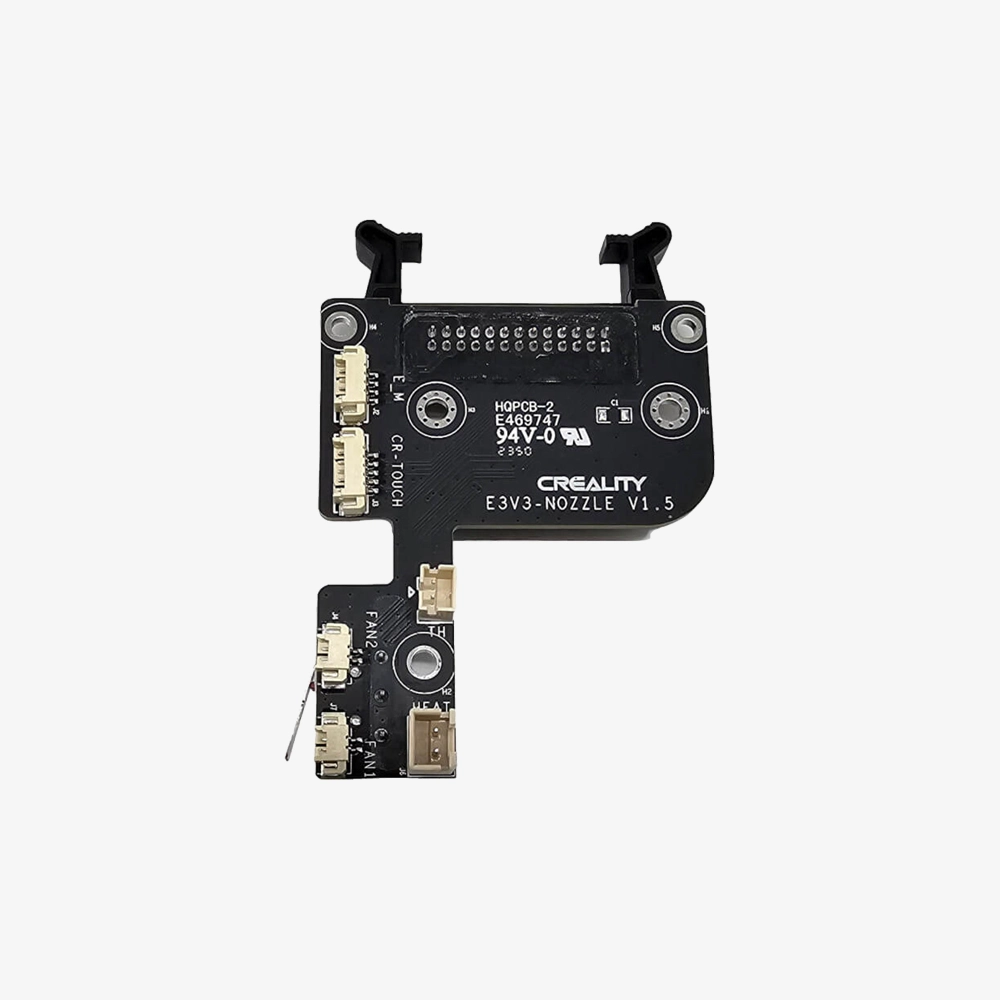

بورد هد پرینتر کریالیتی مدل Ender3 SE
تومان 1,369,999
برد هد پرینتر Creality Ender 3 SE نقش مهم و حساسی در عملکرد دقیق و ایمن چاپ سه‌بعدی ایفا می‌کند. بهبود‌های سخت‌افزاری این برد نسبت به نسخه‌های قبلی، موجب افزایش کیفیت چاپ و کاهش مشکلات حرارتی شده است.
موجود در انبار
در دهه‌ی اخیر، فناوری چاپ سه‌بعدی به یکی از ابزارهای کلیدی در ساخت نمونه‌های اولیه، تولید قطعات صنعتی و فعالیت‌های آموزشی تبدیل شده است. شرکت Creality با عرضه‌ی سری پرینترهای Ender نقش پررنگی در فراگیر شدن این فناوری ایفا کرده است.
در میان این خانواده، مدل Ender-3 V3 SE به‌دلیل طراحی بهینه، ساختار ماژولار و استفاده از اجزای الکترونیکی هوشمند، مورد توجه کاربران خانگی و حرفه‌ای قرار گرفته است.
یکی از اجزای مهم و کمتر شناخته‌شده در این دستگاه، بُرد هد (Toolhead Board) است که عملکرد آن نقش مستقیمی در کیفیت چاپ و پایداری سیستم دارد.
ساختار و عملکرد برد هد Ender 3 SE
بُرد هد در مدل Ender-3 V3 SE وظیفه‌ی اتصال اجزای حیاتی مانند هیتر کارتریج، ترمیستور، فن خنک‌کننده نازل و فن خنک‌کننده قطعه را بر عهده دارد.
برخلاف نسل‌های قدیمی‌تر Ender-3 که سیم‌کشی مستقیمی بین هد و بُرد اصلی داشتند، در نسخه SE این اتصالات روی یک بُرد مجتمع کوچک جمع شده و با یک کابل روبان (Flat Ribbon Cable) به بُرد اصلی منتقل می‌شوند.
این طراحی چند مزیت دارد:
کاهش تعداد سیم‌ها و سادگی مونتاژ
بهبود مدیریت کابل‌ها و کاهش خطر قطعی سیم‌ها
امکان تعویض سریع‌تر مجموعه هد در صورت خرابی یا ارتقا
بُرد هد همچنین وظیفه‌ی انتقال داده‌های دما و فرمان‌های کنترلی از مین‌برد را دارد و باعث هماهنگی دقیق بین گرم شدن نازل، فن‌ها و سیستم حرکتی می‌شود.
⚙️ وظایف اصلی بُرد هد
تأمین انرژی برای المنت گرمایی (Heater Cartridge)
بُرد هد جریان الکتریکی را به المنت نازل منتقل می‌کند تا دمای مورد نیاز برای ذوب فیلامنت فراهم شود.خواندن داده از ترمیستور (Thermistor)
این سنسور دما اطلاعات دقیق حرارتی را به بُرد اصلی ارسال می‌کند تا سیستم بتواند دمای نازل را با دقت بالا کنترل کند.کنترل فن‌ها
بُرد هد جریان برق فن خنک‌کننده نازل و فن خنک‌کننده قطعه را تنظیم می‌کند تا تعادل حرارتی مناسبی در فرآیند چاپ برقرار شود.انتقال سیگنال از طریق کابل روبان (Ribbon Cable)
برخلاف نسل‌های قدیمی Ender که دارای چندین سیم جداگانه بودند، در نسخه SE تمامی ارتباطات از طریق یک کابل تخت انجام می‌شود. این موضوع باعث کاهش آشفتگی سیم‌ها، افزایش دوام مکانیکی و سهولت در مونتاژ یا تعمیر می‌گردد.
مزایای طراحی بُرد هد در Ender-3 V3 SE
ساختار ماژولار و قابل تعویض سریع
کاهش خطاهای ناشی از قطعی یا آسیب سیم‌ها
انتقال پایدارتر داده‌ها و توان الکتریکی
طراحی منظم‌تر در بخش هد و کاهش وزن کابل‌ها
این طراحی هوشمند باعث شده تا نگهداری و تعمیر پرینتر برای کاربران بسیار ساده‌تر از مدل‌های قبلی مانند Ender-3 Pro یا Ender-3 V2 باشد.
نتیجه‌گیری
بُرد هد در پرینتر سه‌بعدی Creality Ender-3 V3 SE نمونه‌ای از پیشرفت در طراحی الکترونیکی و مهندسی ماژولار است. این بُرد کوچک، ارتباط بین اجزای کلیدی هد چاپ را ساده، پایدار و کارآمد کرده است.
با حذف سیم‌کشی‌های متعدد و استفاده از کابل روبان مرکزی، Creality توانسته علاوه بر بهبود کیفیت ساخت، فرآیند مونتاژ، تعمیر و ارتقای دستگاه را نیز تسهیل کند.
در مجموع، می‌توان گفت بُرد هد یکی از دلایل اصلی پایداری عملکرد، سادگی نگهداری و ارتقای تجربه کاربری در مدل Ender-3 V3 SE است — بخشی کوچک با نقشی بسیار بزرگ در کیفیت چاپ سه‌بعدی.
